Cách xác định chân C,S,R của block nén máy lạnh

Block nén máy lạnh (máy nén kín) 1 pha có 3 cọc tiếp điện trên vỏ, sau một thời gian sẽ mờ kí hiệu hoặc một số loại không được đánh dấu đầu nào là đầu chung C (common), khởi động S (start) và làm việc R (run). Vì vậy trước khi thử máy nén công việc đầu tiên là phải xác định các cọc C,S,R của động cơ. Có 3 phương pháp kiểm tra như sau.

1. Phương pháp đo điện trở.

Đây là phương pháp chính xác nhất, an toàn nhất và hiệu quả nhất nên sử dụng. Dụng cụ rất đơn giản là sử dụng động hồ vạn năng.

(Click vào để xem ảnh gốc có chất lượng tốt hơn)

ĐẶT MUA ĐỒNG HỒ ĐO ĐIỆN VẠN NĂNG NGAY TẠI ĐÂY > > >

Nếu đo điện trở cuộn khởi động là Rs và cuộn làm việc là Rr, và khi đo điện trở các đầu C,S,R ta sẽ nhận được 3 trường hợp xảy ra:
- Nếu đo giữa C và R ta có điện trở Rr (nhỏ nhất).
- Nếu đo giữa C và S ta có điện trở Rs (trung bình).
- Nếu đo giữa S và R ta có điện trở tổng Rs + Rr (lớn nhất).

Ta biết điện trở Rr là nhỏ hơn Rs nên thực tế ta có thể đo như sau:

B1. Tìm hai cọc đo có điện trở lớn nhất, cọc còn lại là cọc C.
B2. Từ C tìm cọc có điện trở nhỏ nhất, đó là cọc R.
B3. Cọc còn lại là cọc S. Tiến hành đánh dấu lại các cọc đã xác định được.

2. Phương pháp đo cường độ dòng điện.

Nếu không có đồng hồ vạn năng thì phải dùng phương pháp đo cường độ dòng điện, nhưng phương pháp này kém chính xác hơn vì dòng điện không chỉ phụ thuộc vào điện trở mà còn phụ thuộc vào điện cảm của cuộn dây.

Phương pháp nhận biết các đầu dây như trên nhưng với giá trị ngược lại vì dòng điện tỉ lệ nghịch với điện trở cuộn dây:

- Nếu đo giữa C và R ta có dòng điện Ir lớn nhất.
- Nếu đo giữa C và S ta có dòng điện Is trung bình.
- Nếu đo giữa R và S ta có dòng nhỏ nhất.

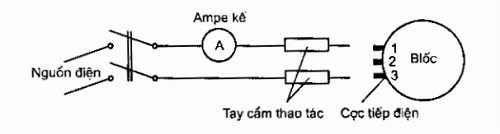

Thực hành đo như sau:

- Sử dụng một nguồn điện xoay chiều 220V, 110V hoặc một chiều 12V, 6V như pin hoặc ắc quy.
- Chọn ampe kế phù hợp.

(Click vào để xem ảnh gốc có chất lượng tốt hơn)

- Nối nguồn điện và tìm 2 cọc có dòng điện nhỏ nhất, cọc còn lại sẽ là cọc C.
- Từ cọc C tìm dòng lớn ta sẽ tìm được cọc R.
- Cọc còn lại sẽ là cọc S (có dòng nhỏ hơn).
- Đánh dấu các cọc đã xác định.

3. Dùng đèn thử.

Thực chất đây là phương pháp đo cường độ dòng điện nhưng thay vì dùng ampe kế, ta mắc vào đó một bóng đèn phù hợp và nhận biết dòng lớn bé qua độ sáng của bóng đèn.

Thực hành đo.

(Click vào để xem ảnh gốc có chất lượng tốt hơn)

- Chuẩn bị nguồn điện, bóng đèn và dây dẫn phù hợp.
- Nối nguồn điện cho 2 cọc bất kỳ, tìm 2 cọc có độ sáng lớn nhất. Cọc còn lại là cọc C.
- Từ cọc C, nối ra 2 cọc còn lại, cọc nào cho đèn sáng hơn là cọc R.
- Cọc nào cho đèn tối hơn là cọc S.
- Đánh dấu các cọc đã xác định.
