Một điều cần đặc biệt chú ý khi lắp đặt đường ống bypass cho hệ thống khí nén
10 thg 10, 2018 | 11:27

Một điều cần đặc biệt chú ý khi lắp đặt đường ống bypass cho hệ thống khí nén


Cần có các đường ống bypass cho các thiết bị khí nén trong các ứng dụng sử dụng liên tục, mục đích để nguồn cấp khí nén luôn ổn định và không bị gián đoạn khi một bộ phận nào đó bị hỏng hoặc cần được bảo trì.

 Thông thường, các van khóa được lắp đặt trước và sau thiết bị cần bypass và thêm một van khóa cho đường ống bypass này.

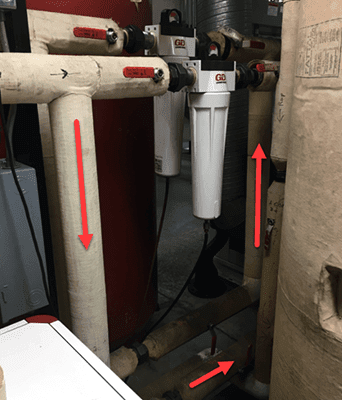

Đường bypass thấp hơn đường ống chính, thu nước và dầu



Hình ở trên cho thấy một đường bypass được lắp đặt trong một nhà máy chế biến thực phẩm. Nhà máy sử dụng máy nén khí ngâm dầu và sẽ tồn tại một lượng nhỏ dầu bôi trơn trong khí nén. Mặc dù luôn có một bộ lọc tách nước lắp đặt trước và sau máy sấy khí, tuy nhiên một lượng nhỏ dầu bôi trơn máy nén vẫn còn trong khí nén và đi đến hạ lưu.

Bởi vì đường ống bypass lắp đặt thấp hơn so với các chi tiết (ở trên là một điều bộ điều chỉnh áp suất chính xác), dầu bôi trơn ở bên dưới của dòng khí nén chảy lọt xuống phần trước và sau của đường bypass. Không có bộ xả đáy được lắp đặt để tránh khỏi sự nhiễm bẩn. Từng giọt, theo thời gian, một lượng nhỏ chất bôi trơn cuối cùng sẽ lấp đầy các đường ống bypass.

Không có vấn đề gì thực sự xảy ra cho đến khi đường bypass được mở - sau đó, một lượng lớn dầu bôi trơn máy nén, được góp lại qua nhiều năm hoạt động, chảy vào hệ thống khí nén của nhà máy, làm ô nhiễm đường ống và các thiết bị ở hạ lưu, trong trường hợp tồi tệ hơn là làm ô nhiễm các sản phẩm thực phẩm.

Bức ảnh ở bên dưới cho thấy một cách lắp đặt tương tự liên quan đến hai van bypass xung quanh bộ lọc đầu vào và đầu ra cho một máy sấy không khí. Khí nén với độ ẩm cao trước khi vào máy sấy sẽ điền đầy đường bypass đầu tiên chủ yếu là với nước, ở đường bypass thứ 02 của bộ lọc tinh (lọc không khí khô), lấp đầy chủ yếu với dầu bôi trơn máy nén. Một lần nữa, không có đường xả đáy nào được lắp đặt, khi các bộ lọc này được bảo dưỡng, và van bypass được mở ra, các chất lỏng đi vào trong hệ thống của nhà máy.



ĐẶT MUA BỘ LỌC KHÍ NÉN NGAY TẠI ĐÂY > > >


Đường ống bypass cần được lắp đặt vì vậy không có cách nào để xả chất lỏng trong đường ống bypass. Dòng khí nén cần phải đi thẳng qua đường bypass, với đường ống bypass cần phải được lắp đặt song song hoặc đi phía trên các chi tiết cần bypass. Bạn cần tuân theo nguyên tắc lắp đặt này để tránh các sự cố cho hệ thống của mình trong tương lai trong tương lai.
Chúc các bạn thành công!
