Đồng hồ đo áp suất ống bourdon ngày nay là thiết bị đo áp suất được sử dụng phổ biến và rộng tãi nhất trong công nghiệp.

Hôm nay, mình sẽ chia sẻ đến bạn cấu tạo chi tiết thực tế và nguyên lý của loại đồng hồ đo áp suất này.

Trước tiên, mình tìm hiểu:

Cấu tạo của đồng hồ đo áp suất ống Bourdon

"Click vào đây để xem ảnh gốc với chất lượng tốt hơn"

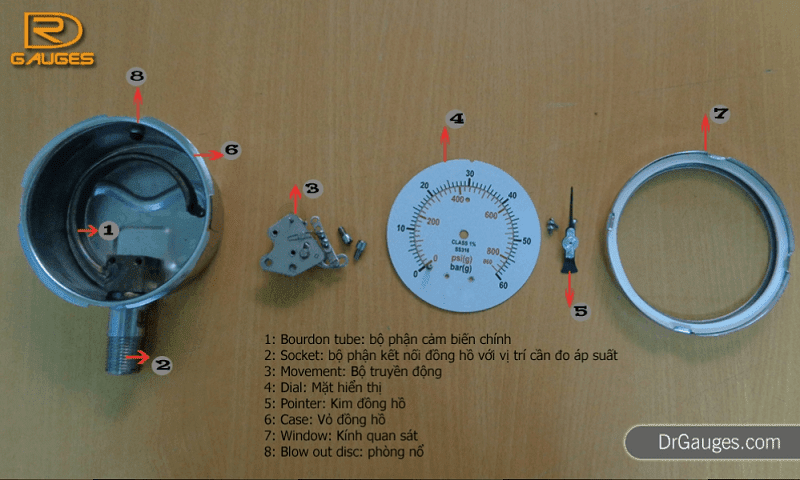

Hình 1: Cấu tạo

ĐẶT MUA ĐỒNG HỒ ĐO ÁP SUẤT NGAY TẠI ĐÂY > > >

Gồm các bộ phận chính sau:

1. Bourdon tube: là cảm biến chính (trái tim của đồng hồ áp suất), nơi nhận áp suất từ lưu chất cần đo
2. Socket: Bộ phận kết nối giữa đồng hồ áp suất với vị trí cần đo
3. Movement: Bộ truyền động, có chức năng truyền chuyển động của ống bourdon thành chuyển động quay của kim đồng hồ
4. Dial: Mặt hiển thị, hiển thị giá trị của áp suất đo được
5. Pointer: Kim đồng hồ
6. Case: Vỏ đồng hồ, có chức năng bảo vệ các bộ phận chính của đồng hồ áp suất
7. Window: Kính quan sát
8. Blow out disc: phòng nổ, khi có sự cố (bể ống bourdon), áp suất trong đồng hồ tăng đột ngột, khi đó, nút số 8 này bị bung ra khỏi đồng hồ, bảo vệ đồng hồ không bị bễ, vỡ, gây nguyên hiểm cho người vận hành

Nguyên lý đồng hồ đo áp suất ống bourdon:

Hình 2: Nguyên lý

- Lưu chất (lỏng hoặc khí) đi vào đồng hồ đo áp suất theo mũi tên số 1 thông qua socket
- Lưu chất đi vào ống bourdon làm cho ống này giãn ra và di chuyển theo chiều mũi tên số 2
- Nguyên lý gần giống như kèn lưỡi êch: khi ta thổi khí vào ống, lưỡi ếch (ống bourdon) giãn ra

Hình 3: Kèn lưỡi ếch

- Thông qua bộ phận truyền động làm cho bánh răng của bộ phận truyền động di chuyển theo chiều mũi tên số 4
- Từ đó làm kim đồng hồ quay theo chiều mũi tên số 5
- Thông qua mặt hiển thị, giúp hiển thị giá trị áp suất đo được

"Click vào đây để xem ảnh gốc với chất lượng tốt hơn"

ĐẶT MUA ĐỒNG HỒ ĐO ÁP SUẤT NGAY TẠI ĐÂY > > >

Áp suất càng lớn làm cho ống bourdon giãn nỡ càng lớn, dẫn đến kim đồng hồ quay càng nhiều à Hiển thị giá trị áp suất càng lớn.

Tùy vào từng mức thang đo khác nhau của đồng hồ áp suất mà ống bourdon có độ dày và hình dáng khác nhau.

NGUỒN: (drgauges.net)
