GÓC KỸ THUẬT - Cấu tạo và nguyên lý hoạt động của bồn cầu và bộ xả nước bồn cầu



Bồn cầu 1 khối, 2 khối có cấu tạo như thế nào? Nguyên lí hoạt động và để giúp bạn hiểu rõ về chức năng và cấu tạo trên từng loại bồn cầu thì các bạn hãy cùng xem bài viết bên dưới.


Vai trò hoạt động của bộ xả nước bồn cầu.






"Click vào để xem ảnh gốc với chất lượng tốt hơn"


Phần bệ ngồi là bộ phận quan trong hỗ trợ bồn cầu hoạt động trơn tru hơn nâng cao chất lượng sản phẩm.

Đường vòng dẫn nước xung quanh đường viền bồn làm nhiệm vụ dẫn nước xuống ống phun bồn cầu.

Ống phun: hoạt động bằng cách đẩy nước thật mạnh qua ngõ để tạo áp lực.

Bể bồn: Bể bồn chứa một lượng nước nhất định có tác dụng làm nút khí bốc lên từ bồn cầu và làm sạch bồn cầu khi chất thải rơi xuống.

Con thỏ: đảm nhiệm chức năng đưa hút nước xuống hầm cầu.





"Click vào để xem ảnh gốc với chất lượng tốt hơn"


Khi đi vệ sinh xong, bạn chỉ cần giật nước từ bể nước, tự động một lượng nước đã được ấn định sẵn sẽ chảy vào bể bồn theo lỗ nhỏ dọc theo đường vòng nước và ống phun. Kế đó, lượng nước dâng lên chảy qua khúc cong con thỏ. Khi nước chảy vào bể bồn với áp lực phù hợp, sẽ hình thành một tấm màng nước ngăn không cho không khí dưới lỗ quay trở lại, sau đó là hút nước.




Có thể thấy bộ xả bồn cầu có vai trò hết sức cấp thiết trong cấu tạo cũng như nguyên lí hoạt động. Khách hàng nên trang bị cho mình một chút kiến thức cơ bản, điều này sẽ hỗ trợ rất nhiều khi bồn cầu gặp sự cố, cũng như dễ dàng khác phục, giúp tiết kiệm thời gian và công sức một đáng kể.


Phân loại và cấu tạo của bồn cầu, bộ xả nước bồn cầu.


Cấu tạo bồn cầu 1 khối.


Bồn cầu 1 khối có cấu tạo kết nước được đúc liền với bệ ngồi, đặc điểm nổi bậc của loại bồn cầu này là sử dụng hệ thống xả xi phông nên quá trình xả nước diễn ra rất êm


Bồn cầu 1 khối gồm các bộ phận chính sau:


1. Kết nước (Xem cấu tạo kết nước ở bên dưới)


2. Bộ phận cấp xả nước


3. Nắp đậy


4. Bệ ngồi


5. Chân đế thải


6. Cần gạt nước




"Click vào để xem ảnh gốc với chất lượng tốt hơn"


Cấu tạo bồn cầu 2 khối.


Bồn cầu 2 khối có cấu tạo khác với loại 1 khối là kết nước được tách biệt so với bệ ngồi, bộ phận vệ ngồi thì có cấu tạo tương tự như loại 1 khối cụ thể:


Cần gạt nước

Van xả

Pha nước

Bulông, ốc vít

Chụp cao su

Đệm cao su

Đế thải

Gioăng su




"Click vào để xem ảnh gốc với chất lượng tốt hơn"

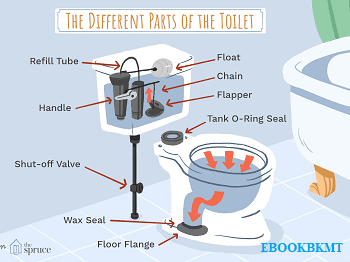

Cấu tạo bộ xả két nước bồn cầu.


Bộ phận két nước lun đóng vai trò quan trọng cho hệ thống xả bồn cầu và bộ phận này có cấu tạo như sau:


Cần gạt:


Đây là bộ phận được gắng ở vị trí bên ngoài kết nước, có chức năng gạt xả nước


Sợi xích


Là bộ phận kết nối giữa cần gạt và van xả, khi có sự tác động đến từ cần gạt thì van xả sẻ bị nhấc bổng lên, khi đó nước trong kết sẻ tràn xuống bồn cầu


Phao nổi:


Bộ phận này giúp cân chỉnh mực nước phù hợp với nhu cầu sử dụng, giúp ngăn chặn nước bị tràn xuống bồn cầu


Chụp cao su (van xả)


Bộ phận này đa phần được làm bằng nhựa đầu bọc 1 lớp cao su mỏng, nó có chức năng đóng mở, giữ nước trong kết cho mỗi lần xả, bộ phận này đòi hỏi phải khít với lỗ thoát nếu không sẻ khiến bồn cầu rỉ nước thông qua bộ phận này


Ống tràn


Được gắng vào ống xả tràn phòng tránh trường hợp nước không tự đóng ngắt thì nước sẻ tràn xuống bồn cầu


Bulong ốc vít


Phụ kiện kết nối các bộ bận kết nước và bồn ngồi lại với nhau


Từng bộ phận có cấu tạo liên kết chặc chẻ với nhau tạo nên hệ thống cấp thoát nước cho bồn cầu. Bạn có thể xem mô hình bên dưới




Tìm hiểu chức năng về 2 nút xả


Hiện nay có một số loại kết nước bồn cầu được thiết kế với 1 nút xả và 2 nút xả, nhiều người chưa hình dung được công dụng của 2 nút xả như thế nào


Với chế độ 2 nút xả, giúp bạn tiết kiệm được nước cho mỗi lần đi, trường hợp đại tiện thì bạn ấn nút bên phải, tức là nút có kích thước to hơn so với nút còn lại


Trường hợp tiểu tiện thì bạn ấn nút nhỏ hơn.



Nguyên lí hoạt động của bồn cầu.


1. Khi bạn ấn nước xả từ nút nhấn hoặc cần gạt, nước trong kết nước sẻ chảy xuống bồn cầu thông qua các lỗ thoát trên vành


2. Từ các lỗ thoát trên vành, nước sẻ được trải đều trên bệ xả


3. Với lượng nước vừa đủ, nó sẻ tràn quà chổ uống hình chữ S xi phông hay còn gọi là con thỏ, khi đó, hiệu ứng xi phông sẻ tạo nên lực hút rất mạnh làm cuốn trên mọi chất bẩn


4. Tuy nhiên, trong bồn cầu luôn đọng 1 lượng nước vừa đủ để ngăn chặn khí ga bốc lên từ hầm cầu


5. Đến lúc này đây, nước trong két sẻ hết, nắp chụp cao su tự động đóng, van cấp bắt đầu xả nước lại cho đến khi đầy bể, phao cơ sẻ nỗi lên và tự động đóng ngắt nước




"Click vào để xem ảnh gốc với chất lượng tốt hơn"



Một số sự cố thường gặp của bồn cầu.


Bồn cầu hay gặp phải các sự cố phiền toái cho người sử dụng như nước cấp vào két yếu, chảy nước do van cấp. Chảy nước do van xả hay xả kém do nhiều nguyên nhân, có thể là áp lực nước yếu hoặc do lắp đặt thiết bị vệ sinh bất cẩn làm xảy ra sự cố không mong muốn. Sau đây là những sự cố hay gặp phải của bồn cầu.


Nước cấp vào yếu


Nguyên nhân là do: áp lực nước yếu, lưới lọc bị cặn bám bẩn, cần phao không thể tự động lên xuống được, đây cấp bị bẩn hay gập mà không biết.

Đối với trường hợp này: khách hàng nên lắp máy bơm tăng áp, chỉnh lại que lắp và vệ sinh dây cấp.


Chảy nước do van cấp


Nguyên nhân: lá van cao su bị kênh do cặn bẩn, cần phao cao quá miệng xả tràn, núm cao su cần phao bị kênh do cặn bẩn, phao bị kẹt vào thành két nước.

Cách xử lý: Làm sạch lá van và núm cao su, lắp lại cần phao thấp xuống.


Chảy nước do van xả


Nguyên nhân: Van xả bị rời khỏi vấu hãm ở thân van xả, dây giật quá căng hoặc bị rối, lá van xả bị cặn bẩn, Piton Van xả bị kẹt do có ba via, đai ốc đế van xả bị lỏng.

Cách xử lý: lắp lại dậy giật, làm sạch ba via, và lá van, xiết chặt đai ốc.


Xả kém


Nguyên nhân: Dây giật bị chùng, Tay gạt hỏng, Ống cấp bù không cắm vào ống xả tràn, Que ấn bị ngắn, Có dị vật ở lỗ thoát nước từ két xuống lòng bàn cầu, Hệ thống thoát hơi kém, Dị vật bị rơi trong lòng bồn cầu.

Cách xử lý: lắp lại dây, thay tay gạt, lắp lại ống xả tràn, thay que ấn, lấy dị vật ra, xử lý đường ống,…


NGUỒN: Tổng hợp
