Công thức tính lưu lượng dòng chảy (khí/nước) theo chênh áp suất

Lưu lượng dòng chảy (khí/nước) qv được tính theo độ chênh áp suất với công thức sau:

Trong đó:

ΔP - Chênh áp suất giữa 2 điểm trong đường ống: ΔP = P1 - P2 = PD - Pd (Pa) {kg/(ms^2)}

Ad - Tiết diện đường ống vị trí 2 có đường kính tương đương (d): Ad = (π x d^2)/4 (m2)

AD - Tiết diện đường ống vị trí 1 có đường kính tương đương (D):AD = (π x D^2)/4 (m2)

β - Hệ số tỉ lệ diện tích 2 điểm trong đường ống: β = Ad/AD

ρ - Khối lượng riêng của lưu chất (kg/m3)

Các bạn có thể tham khảo thêm: Các vị trí điểm đo áp suất để tính chênh áp và lưu lượng của quạt gió (Theo M.K. Plastics)

"Click vào để xem ảnh gốc với chất lượng tốt hơn"

PIEZOMETER AIRFLOW MEASURING RING (M.K. Plastics)

LINK DOWNLOAD

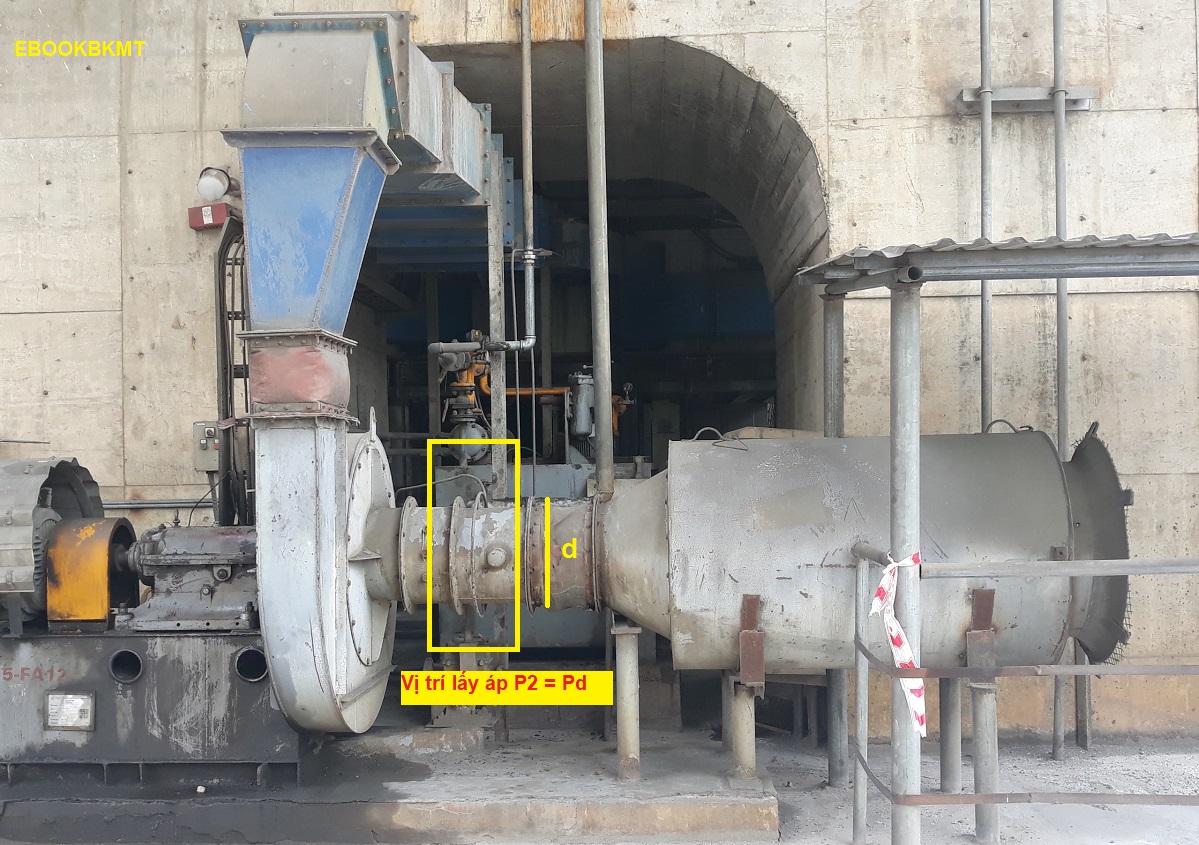

Ở một số nhà máy công nghiệp có thể áp dụng công thức bên dưới để tính lưu lượng quạt gió. Vị trí đo chỉ 01 điểm đặt tại đầu vào quạt gió.

Chênh áp ΔP được lấy gần đúng ΔP = |P2| = |Pd| (P1 = PD --> 0)

Trong đó:

ΔP = |P2| = |Pd| (Pa) {kg/(ms^2)}

Ad - Tiết diện đường ống vị trí ống có đường kính tương đương (d): Ad = (π x d^2)/4 (m2)

1.163 là khối lượng riêng của không khí ở nhiệt độ t = 30oC: ρ = 1.163 (kg/m3)

K là hệ số hiệu chuẩn theo thực nghiệm (Thông thường K = 5.5 - 9.5). Có thể xác định bằng các thiết bị đo thực nghiệm như ống pitot, đo ở các thời điểm độ mở van hoặc quạt chạy theo biến tần ở mức 25%, 50%, 75%, 100% công suất và lấy giá trị trung bình.
