Tìm hiểu cấu tạo, nguyên lý hoạt động và cách điều chỉnh, lắp đặt công tắc áp suất Danfoss

Danfoss là thương hiệu Công tắc áp suất (Tên tiếng anh là: Pressure switch) nổi tiếng nhất tại thị trường Việt Nam nói riêng và Thế giới nói chung bởi độ nhậy, độ chính xác và độ bền cao bên cạnh đó là giá cả cạnh tranh so với các thương hiệu khác. Vậy công tắc áp suất có những Model phổ biến được sử dụng như: KP1, KP2, KP5, KP15, KP36, MP55,…).

- Công tắc áp suất là dụng cụ chuyển đổi các tín hiệu áp suất hoặc hiệu áp suất thành ra sự đóng ngắt (ON/OFF) của mạch điện. Phụ thuộc vào số lượng các phần tử cảm biến nhận tín hiệu có thể phân ra công tắc áp suất đơn hoặc kép .

- Công Tắc Áp Suất đơn chủ yếu dùng để bảo vệ máy nén khỏi áp suất quá cao phía đầu đẩy máy nén hoặc quá thấp ở phía đầu hút máy nén.

A. Công tắc áp suất đơn.

- Công tắc áp suất đơn được phân ra thành 2 loại là công tắc áp suất thấp và công tắc áp suất cao.

1. Công tắc áp suất thấp.

Hình 1

ĐẶT MUA CÔNG TẮC ÁP SUẤT DANFOSS NGAY TẠI ĐÂY > > >

- Công tắc áp suất thấp là loại công tắc hoạt động ở áp suất bay hơi và ngắt mạch điện của máy nén khi áp suất giảm xuống quá mức cho phép để bảo vệ máy nén và đôi khi để điều chỉnh năng suất lạnh. Hình 1 giới thiệu nguyên lý cấu tạo và hoạt động của công tắc áp suất thấp kiểu KP1, 1A, 2 của Danfoss.

- Bằng cách vặn vít 1 và vít 2 ta có thể đặt được áp suất thấp ngắt và dóng của công tắc áp suất. Ví dụ khi đặt áp suất thấp đóng mạch là 2 bar và vi sai là 0.4 bar thì áp suất giảm đến 1.6 bar sẽ ngắt mạch (OFF) và khi áp suất trong hệ thống tăng đến 2.0 bar công tắc áp suất sẽ nối mạch cho máy nén hoạt động trở lại (ON). Ở đây mạch 1-4 là ON và 1-2 là OFF.

- Tay đòn chỉnh 3 mang cơ cấu lật 16 và tiếp điểm 2 được dẫn tới đáy của hộp xếp 9. Tay đòn nối cơ cấu lật 16 tới lò xo phụ chỉ có thể xoay quanh một chốt cố định ở khoang giữa tay đòn. Vì thế tiếp điểm chỉ có 2 vị trí cân bằng. Hộp xếp chỉ có thể dịch chuyển khi áp suất vượt qua giá trị ON và OFF. Vị trí của cơ cấu lật tác động lên cơ cấu này với 2 lực, lực thứ nhất là từ hộp xếp trừ đi lực của lò xo chính, và lực thứ hai là lực kéo của lò xo vi sai.

- Trên hình 1 tiếp điểm đang ở vị trí ON (1-4). Khi tiếp điểm chuyển sang (1-2) là vị trí OFF. Bây giờ áp suất trong hộp xếp giảm, hầu như không có chi tiết nào trong công tắc áp suất chuyển động. Chỉ khi nào áp suất trong hộp xếp giảm xuống dưới mức cho phép, hộp xếp co lại, tay đòn 3 bị kéo xuống dưới đủ mức làm cho cơ cấu lật 16 đột ngột thay đổi vị trí, tiếp điểm 1 đột ngột rời 4 bật xuống 2 (OFF), máy nén lạnh ngưng chạy.

- Khi áp suất tăng lên và vượt giá trị cho phép, nhờ cơ cấu lật, tay đòn 3 lại đột ngột thay đổi vị trí tiếp điểm 1 sang 4 (ON).

- Thời gian khi tiếp điểm động gặp tiếp điểm tĩnh đến lúc kết thúc quá trình đóng mạch được gọi là thời gian đóng mạch. Thời gian đóng mạch của các công tắc áp suất thường nhỏ hơn một phần vạn giây. Cấu trúc đóng mạch đảm bảo tải lớn đồng thời tuổi thọ cao của các tiếp điểm công tắc áp suất.

2. Công tắc áp suất cao.

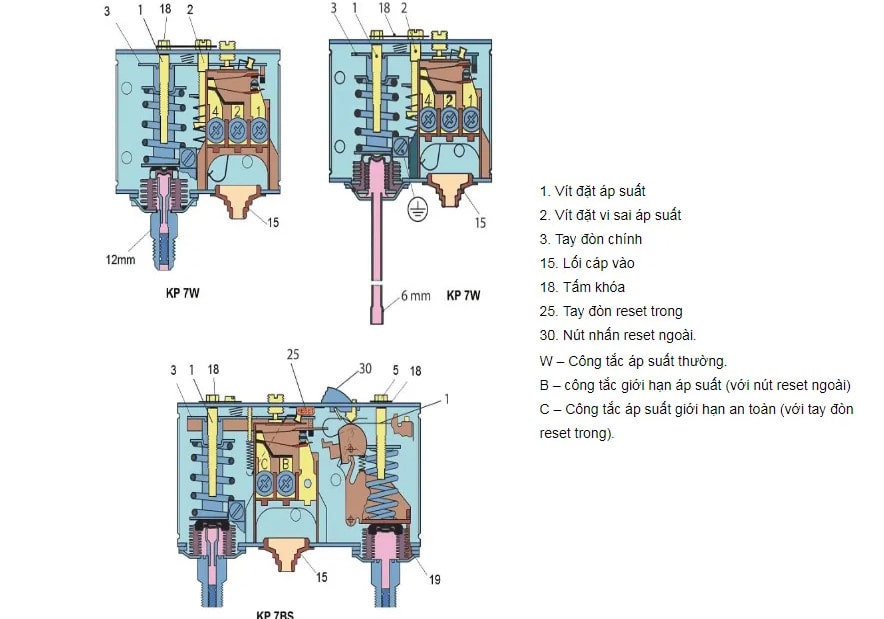

Hình 2

ĐẶT MUA CÔNG TẮC ÁP SUẤT DANFOSS NGAY TẠI ĐÂY > > >

- Công tắc áp suất cao loại công tắc áp suất hoạt động ở áp suát ngưng tụ của môi chất lạnh và ngắt mạch điện khi áp suât vượt mức cho phép để bảo vệ máy nén.

- Công tắc áp suất cao hoạt động ở áp suất ngưng tụ và ngắt mạch điện của máy nén cũng như các thiết bị có liên quan. Nguyên tắc cấu tạo của công tắc áp suất cao cũng tương tự như công tắc áp suất thấp (hình 1) nhưng các tiếp điểm được bố trí ngược lại. Khi áp suất đầu đẩy máy nén tăng vượt quá giá trị áp suất cho phép (giá trị cài đặt trên công tắc áp suất), công tắc áp suất mở tiếp điểm ngắt mạch điện cung cấp cho máy nén để bảo vệ. Khi áp suất giảm xuống dưới giá trị áp suất cài đặt trừ đi vi sai thì công tắc áp suất cao lại tự động đóng mạch cho máy nén hoạt động trở lại.

- VD áp suất ở công tắc áp suất cao KP5 32bar, áp suất cài đặt HP = 20bar, áp vi sau DIFF = 2bar thì áp suất vượt quá 20bar thì ngắt mạch điện cung cấp cho máy nén/bơm nước, khi áp suất giảm xuống dưới 20 - 2 = 18bar thì công tắc tự động đóng mạch cấp nguồn trở lại.

- Tuy nhiên, do yêu cầu về an toàn người ta chia công tắc áp suất cao làm 3 loại:

- Công tắc áp suất cao thường là loại vừa giới thiệu trên. Ngoài ra còn có 2 loại an toàn cao hơn, không đóng mạch cho máy nén làm việc trở lại như sau:

- Công tắc áp suất cao có giới hạn áp suất, đặc điểm là có nút reset bằng tay trên vỏ máy. Khi đã ngắt (OFF) công tắc áp suất không tự động đóng mạch lại được mà phải có tác động ấn nút reset của người vận hành máy.

- Công tắc áp suất cao có giới hạn áp suất an toàn, đặc điểm là có tay đòn reset nằm trong vỏ máy. Khi ngắt mạch điện máy nén (OFF), công tắc áp suất không tự động đóng mạch lại được mà người vận hành máy phải kiểm tra nguyên nhân tăng áp suất, mở nắp công tắc áp suất và dùng dụng cụ để đưa tay đồn reset trở lại vị trí ban đầu.

- Do nhiệm vụ bảo vệ an toàn như vậy nên thường người ta bố trí đèn báo khi công tắc áp suất tác động OFF (tiếp điểm (1-4). Công tắc áp suất cao KP5 của Danfoss là loại một hộp xếp hay hộp xếp đơn. Kiểu KP7W, 7B, 7C, 7S là loại hộp xếp kép với nhiều tính năng ưu việt hơn.

Các yêu cầu chung DIN đối với các dụng cụ được phê chuẩn:

- Các dụng cụ phải được trang bị hộp xếp kép. Khi áp suất trong hệ thống vượt khỏi giá trị đặt, dụng cụ phải tự động ngắt dừng hệ thống.

- Các dụng cụ mang ký hiệu W hoặc AW đóng lại mạch tự động khi áp suất giảm xuống dưới áp suất đặt trừ vi sai.

- Các dụng cụ mang ký hiệu B hoặc AB có thể đóng mạch lại bằng tay với nút ấn reset ngoài khi áp suất giảm xuống 4 bar dưới áp suất đặt.

- Các dụng cụ mang ký hiệu S hoặc AS có thể đóng mạch lại bằng tay với cần reset trong khi áp suất giảm xuống 4 bar dưới áp suất đặt

Công tắc áp suất kép.

Hình 3

- Công tắc áp suất kép gồm công tắc áp suất cao và công tắc áp suất thấp được tổ hợp chung lại trong một vỏ thực hiện chức năng của cả hai công tắc áp suất, ngắt điện cho máy nén lạnh khi áp suất cao vượt quá mức cho phép và khi áp suất thấp hạ xuống dưới mức cho phép.

- Việc đóng điện lại cho máy nén khi áp suất cao giảm xuống và áp suất thấp tăng lên trong phạm vi an toàn cũng được thực hiện tư động, bằng tay với nút nhấn reset ngoài hoặc bằng tay với tay đòn reset phía trong vỏ như đã mô tả ở trên.

- Công tắc áp suất kép được sản xuất cho cả môi chất freon và amoniac. Sơ đồ nguyên lý cấu tạo và làm việc của chúng là giống nhau. Kết cấu của công tắc áp suất amoniac đảm bảo độ bền vững chống ăn mòn và làm việc an toàn trong các phòng dễ gây nổ.

- Lưu ý khi lắp đặt công tắc áp suất: các loại công tắc áp suất cần lưu ý ống nối từ ống hút hoặc ống đẩy vào công tắc áp suất nên ở vịt rí phía trên ống để ngăn dầu lọt vào hộp xếp, vì nếu để dầu lọt vào hộp xếp lâu ngày có thể hộp xếp bị bó không hoạt động được một cách hoàn hảo, hơn nữa cũng đảm bảo cho các tiếp điểm làm việc bình thường.

Lưu ý khi đặt công tắc áp suất.

- Công tắc áp suất thấp reset tự động LP: đặt áp suất thấp ON trên thang áp suất thấp LP (thang CUT IN). Mỗi vòng quay của vít tương ứng 0,7 bar. Đặt vi sai (LP differential) trên thang DIFF. Mỗi vòng xoay của vít tương ứng khoảng 0,15 bar.

- Áp suất ngắn mạch bằng áp suất đóng mạch trừ đi áp suất vi sai. Áp suất ngắn mạch phải lớn hơn áp suất chân không tuyệt đối (-1 bar).

Nếu ở áp suất thấp mà máy nén không ngắt thì cẩn kiểm tra lại giá trị vi sai đã đặt, vi sai đặt có thể quá cao.

- Công tắc áp suất cao với reset tự động HP: đặt áp suất ngắt CUT OUT hoặc OFF trên thang HP. Mỗi vòng vít tương ứng khoảng 2.3 bar. Đặt vi sai diffrential trên thang DIFF. Mỗi vòng xoay của vít vi sai tương ứng khoảng 0,3 bar.

- Áp suất đóng mạch bằng áp suất ngắt mạch trừ vi sai. Thí dụ đặt HP = 16 bar và đóng mạch cho máy nén hoạt động trở lại ở 12 bar.

Nên kiểm tra áp suất ON OFF của công tắc áp suất cao và thấp bằng một áp kế chính xác.Hình 3 giới thiệu cấu tạo của công tắc áp suất kép kiểu KP15 của danfoss.

Công tắc áp suất với reset bằng tay.

ĐẶT MUA CÔNG TẮC ÁP SUẤT DANFOSS NGAY TẠI ĐÂY > > >

- Đặt áp suất ngắt OFF trên thang LP hoặc HP (phạm vi điều chỉnh)

- Đối với công tắc áp suất thấp reset bằng tay: có thể reset (trả lại vị trí ban đầu) khi áp suất trong hệ thống bằng áp suất ngắt OFF cộng với vi sai.

- Đối với công tắc áp suất cao có thể reset bằng tay nếu áp suất trong hệ thống bằng áp suất ngắt OFF trừ đi vi sai.

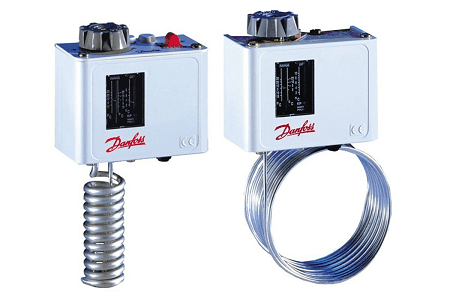

Giới thiệu một số loại công tắc áp suất Danfoss:

1. Công tắc áp suất Danfoss KP1:

Model KP1, Xuất xứ Danfoss India.

Ngưỡng hoạt động: -0.2 đến 7 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: DIN 8906

Trọng lượng: 0.3 Kg.

Nhiệt độ làm việc: -25°C đến 65°C.

2. Công tắc áp suất Danfoss KP2:

Model KP2, Xuất xứ Danfoss India.

Ngưỡng hoạt động: -0.2 đến 5 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: DIN 8906

Trọng lượng: 0.3 Kg.

Nhiệt độ làm việc: -25°C đến 65°C.

3. Công tắc áp suất Danfoss KP5:

Model KP5, Xuất xứ Danfoss India.

Ngưỡng hoạt động: 8 đến 32 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: DIN 8906

Trọng lượng: 0.27 Kg.

Nhiệt độ làm việc: -40°C đến 65°C.

4. Công tắc áp suất Danfoss KP15:

Model KP15, Xuất xứ Danfoss India.

Ngưỡng hoạt động: -0.2 đến 5 Bar và 8 đến 32 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: DIN 8906

Trọng lượng: 0.44 Kg.

Nhiệt độ làm việc: -40°C đến 65°C.

5. Công tắc áp suất Danfoss KP36:

Model KP36, Xuất xứ Danfoss India.

Ngưỡng hoạt động: 2 đến 14 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: ISO 228-1

Trọng lượng: 0.3 Kg.

Nhiệt độ làm việc: -40°C đến 65°C.

5. Công tắc áp suất Danfoss MP55:

Model MP55, Xuất xứ Danfoss India.

Ngưỡng hoạt động: -1 đến 12 Bar.

Chân ren kết nối: 1/4 Inch. Tiêu chuẩn kết nối: ISO 228-1

Trọng lượng: 0.76 Kg.

Nhiệt độ làm việc: -40°C đến 60°C.

ĐẶT MUA CÔNG TẮC ÁP SUẤT DANFOSS NGAY TẠI ĐÂY > > >

NGUỒN THAM KHẢO: (eriko.com.vn & dukhang.com & Tổng hợp)
