Tìm hiểu về cấu tạo và nguyên lý hoạt động của ghi làm nguội clinker (Grate Coolers)


Nhiệm vụ của hệ thống ghi làm nguội clinker.

Mục tiêu của công đoạn làm nguội là hạ nhanh nhiệt độ của clinker sau khi ra khỏi lò nung làm tăng hoạt tính của các khoáng clinker, thu hồi nhiệt thải (gió III, gió II) để cấp khí nóng cho buồng đốt calciner và máy nghiền than, clinker sau làm nguội đến máy đập nhỏ rồi đưa lên đổ vào một silô hoặc các silô chứa cho công đoạn ủ tiếp theo.

Tùy theo đặc điểm công nghệ cũng như năng suất của nhà máy mà lựa chọn công nghệ làm mát phù hợp:


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

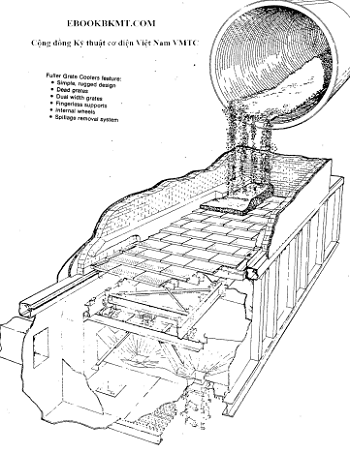

Hệ thống làm lạnh kiểu ghi.




(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Hệ thống làm lạnh kiểu hành tinh.



(Click vào để xem ảnh gốc có chất lượng tốt hơn)

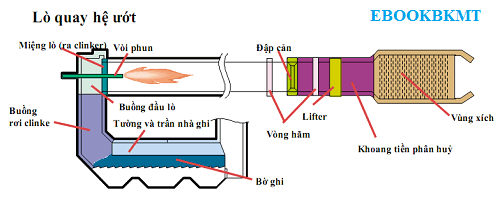

Hệ thống làm lạnh lò quay hệ ướt.

Cấu tạo chung của ghi làm nguội clinker:

Thiết bị thường được sử dụng chủ yếu trong các nhà máy xi măng là máy làm mát clinker hiệu suất cao của Polysius, IKN hoặc của Claudius Peters.


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Mô hình máy làm mát kiểu ghi.


Cấu tạo chung của máy làm mát kiểu ghi gồm có các bộ phận chính sau đây:

Buồng máy:

Buồng máy hình lò tunel có hai cửa thoát khí: Một cửa đầu lò và một cửa cuối lò để thu hồi gió nóng II và gió nóng III. Cuối buồng máy là máy đập sơ bộ, giúp giảm bớt kích thước của clinker sau khi ra khỏi buồng lò.


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Hình ảnh bên trong buồng lò tunel.

Ghi thép chịu nhiệt:

Đây là bộ phận chính để tạo ra cơ cấu chuyển động tải clinker đi trong lò:


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Hệ thống ghi thép chịu nhiệt.

Các ghi thép chịu nhiệt được lắp thành hàng ngang trong buồng máy, cứ một hàng ghi tĩnh xen một hàng ghi động. Chức năng của hàng ghi động là tải clinker đi dọc theo lò tunel về phía trước. Còn chức năng của hàng ghi tĩnh là cho không khí lạnh từ các quạt áp lực chui qua các khe hở của ghi quạt mát. Toàn bộ chuyển động của hệ thống ghi được tạo ra là nhờ sử dụng các xylanh thủy lực được lắp đặt bên dưới.


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Hệ thống các ghi được lắp nghiêng dốc xuống dưới (từ 3 - 4 độ) để dễ tải clinker đến máy đập búa. Trước đây phổ biến là máy làm lạnh ba cấp ghi thép. Hiện nay người ta đã cải tiến cơ cấu ghi tốt hơn về hiệu suất làm nguội clinker, cũng như tốt hơn về độ bền nhiệt và độ bền ăn mòn cơ học nên máy làm nguội clinker chỉ cần hai cấp với độ dốc hợp lí của ghi.

Nguyên lý làm việc của hệ thống ghi làm nguội clinker:


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

Clinker từ phễu rót xuống trải rộng khắp trên diện tích ghi với chiều dày 250 - 350mm. Nhờ sự chuyển động của hệ thống ghi thép, clinker được tải dọc theo lò tunel về phía trước. Đồng thời không khí lạnh từ các quạt áp lực chui qua các khe hở của ghi quạt mát và lấy nhiệt của lớp clinker rồi thoát ra theo đường thu hồi khí nóng (gió III) đến cấp cho buồng đốt calciner.
Hai cửa thoát khí của lò tunel sẽ thu hồi nhiệt lượng tỏa ra: Cửa đầu lò để giảm nhiệt của clinker từ 1200 - 1300oC xuống 600 - 800oC.
Cửa thoát thứ hai ở cuối lò để thu hồi khí nóng 300 - 400oC. Khí nóng thu qua cửa này mang đi cấp cho máy nghiền than.

Đánh giá hiệu suất làm nguội của các model máy làm mát clinker thường căn cứ vào các chỉ tiêu:


(Click vào để xem ảnh gốc có chất lượng tốt hơn)

1. Nhiệt độ của clinker ra khỏi máy làm mát: Hiện nay đạt được trên 65oC so với nhiệt độ môi trường.
2. Hiệu suất thu hồi nhiệt của máy làm mát.
3. Lưu lượng không khí lạnh cấp cho máy làm mát clinker bằng các quạt gió của máy. Chỉ số lưu lượng của khí lạnh thường là 1.8 - 2.2 m3/kg clinker. Chỉ số lưu lượng càng gần 1.8 thì hiệu suất làm mát càng tốt.
Ngoài ra hiệu suất làm mát của máy làm mát clinker có chỉ tiêu chi tốn điện năng ( kWh/tấn clinker) càng ít càng tốt. Tương tự, đánh giá về độ bền của các ghi thép: độ bền nhiệt, khả năng truyền tải clinker …


(Click vào để xem ảnh gốc có chất lượng tốt hơn)


TÀI LIỆU THAM KHẢO:

1. CEMENT SEMINAR PROCESS TECHNOLOGY - Clinker Coolers (HolderBank).

LINK DOWNLOAD

2. Clinker coolers - Principles of working and modifications.

LINK DOWNLOAD

3. Clinker Coolers Technik - Clausius Peter.

LINK DOWNLOAD

4. Clinker Coolers in cement production.

LINK DOWNLOAD
