Ứng dụng phao xả nước ngưng tự động để tách nước ra khỏi hệ thống khí nén trong các nhà máy
%20(1).png)
Như ta đã biết vốn dĩ trong không khí thường tồn tại cả nước, nên khí nén sau máy nén khí được dẫn đi thường có kèm theo nước và một số tạp chất, việc sử dụng các giải pháp tách nước có tác dụng lọc sạch nước và tạp chất nhằm cung cấp đến cho người dùng nguồn khí nén sạch nhất, đảm bảo cung cấp cho các thiết bị sử dụng khí nén hoạt động ổn định và lâu dài.
Các thiết bị sử dụng để tách nước ra khỏi hệ thống khí nén thông thường bao gồm máy sấy khí, bình chứa khí nén có lắp phao xả tự động, các cụm bẫy tách nước ngưng có lắp phao xả tự động, các bộ lọc khí tách nước,...
Ở bài viết này EBOOKBKMT sẽ giới thiệu đến các bạn ứng dụng phao xả nước tự động để tách nước ra khỏi hệ thống khí nén trong các nhà máy.
Nguyên lý hoạt động của phao xả nước tự động
Loại phao xả nước tự động hay sử dụng nhất là loại phao xả AOK 20B của hãng Sotras - Italia. Loại này được ứng dụng để xả hoàn toàn tự động chất ngưng tụ hoặc bất kỳ chất lỏng không ăn mòn nào khác từ hệ thống khí nén.
ĐẶT MUA PHAO XẢ NƯỚC NGƯNG TỰ ĐỘNG AOK 20B NGAY TẠI ĐÂY > > >

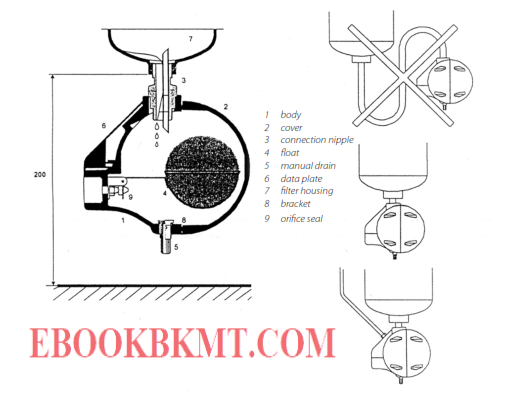

Khi khí nén ra khỏi máy nén khí đi vào bình chứa khí nén/bình tích áp/bẫy tách nước ngưng thì được ngưng tụ xuống dưới đáy và đi vào bên trong phao xả tự động, nước ngưng tích tụ trong bình chứa nhôm của phao xả và khi mức nước ngưng đủ cao sẽ được thải ra khỏi hệ thống mà không bị thất thoát khí nén. Van tác động trực tiếp được vận hành bởi phao điều khiển với mức độ chính xác cao, khi mực nước tăng lên thì phao xả nâng lên tác động để mở van xả nước ra bên ngoài dưới áp lực của khí nén.
Lượng nước ngưng tụ trong hệ thống khí nén phụ thuộc chủ yếu vào nhiệt độ và độ ẩm của không khí bên ngoài.
PHAO XẢ AOK 20B
Ap suất vận hành 20 bar
Công suất xả 167 l/h
Ren kết nối 1/2"
Nhiệt độ hoạt động phạm vi 1,5 đến 65°C
CÔNG THỨC TÍNH CÔNG SUẤT XẢ/LƯU LƯỢNG XẢ:
Công suất xả ở trên được tính ở áp suất vận hành tiêu chuẩn 7bar.
Để tính toán sơ bộ công suất xả/lưu lượng xả ở áp suất nhất định, ta sử dụng công thức bên dưới.
Q = 63√∆P (l/h); P[bar]
Ví dụ nếu vận hành ở áp suất 7bar;
Q = 63√7 = 166,7 (l/h)
ĐẶT MUA PHAO XẢ NƯỚC NGƯNG TỰ ĐỘNG AOK 20B NGAY TẠI ĐÂY > > >
CÁC ỨNG DỤNG
• Máy nén khí (piston hoặc trục vít)
• Bộ làm mát thứ cấp
• Bẫy tách nước ngưng
• Bình tích áp/bình chứa khí nén
• Máy sấy khí
• Bộ lọc khí
Hướng dẫn lắp đặt.
Trước khi lắp đặt phao xả nước ngưng tự động, dùng khí nén vệ sinh thổi sạch mọi tạp chất bên trong đường ống.

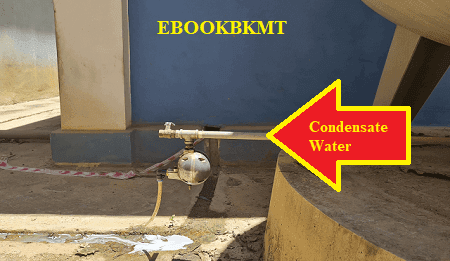

Lắp đặt phao xả nước ngưng tự động bên dưới điểm thấp nhất của bình tích áp/bình chứa khí nén/bẫy tách nước ngưng.
Các bạn nên lắp với sơ đồ sau:
Van khóa --> Van 3 ngã (Để xả nước bằng tay) --> Phao xả tự động --> Đầu nối nhanh kết nối ống mềm để xả nước (Mục đích để tránh phao xả hoạt động trong môi trường bụi bẩn lâu ngày sẽ bám bẩn gây tắc van xả).
Hướng dẫn bảo trì
- Hàng tuần: Cẩn thận mở dần van xả bằng tay của phao xả tự động để nước ngưng được xả ra bằng áp lực khí nén, cho đến khi chỉ có khí nén đi qua trong vài giây. Nếu có một lượng nước lớn (hơn 0,5 lít) thoát ra khỏi van, lúc này cần phải vệ sinh cửa xả nước ngưng tụ tự động vì nó đã bị tắc.
- Hàng quý (3 tháng): Hãy vệ sinh bên trong bình chứa của phao xả khoảng 3 tháng/lần, khoảng thời gian cần làm sạch còn phụ thuộc vào sự nhiễm bẩn của nước ngưng.
- Hàng năm: Bạn hãy kiểm tra trực quan đường nước xả và đảm bảo không có hư hỏng hoặc rò rỉ. Thay thế các seal làm kín nếu cần thiết.
Khuyến nghị và lưu ý:
- Để an toàn các bạn nên sử dụng van khóa giữa bình chịu áp lực và đầu vào bộ phao xả nước tự động, nếu có thể bạn nên sử dụng bộ lọc trước khi vào phao xả tự động sẽ tăng tuổi thọ cho bộ xả.
- Đi kèm phao xả thường có một ống nối chuyên dụng để vặn ở đầu vào phao xả bạn nên sử dụng, ống nối này có ống thông hơi có tác dụng thông hơi để tránh tạo ra bọt khí làm ảnh hưởng đến hoạt động của phao và van xả.
- Nước ngưng thải ra từ hệ thống khí nén chứa một lượng đáng kể dầu nhờn. Nếu có thể bạn nên kết nối phao xả tự động với bộ tách dầu để thu hồi dầu thải.
TÀI LIỆU THAM KHẢO:
AOK20B SERIES - AUTOMATIC MECHANICAL CONDENSATE DRAIN
AUTOMATIC CONDENSATE DRAIN - AOK20B
AOK 20B Installation, maintenance and operating manual
LINK 3 - TÌM KIẾM SÁCH/TÀI LIỆU ONLINE (GIÁ ƯU ĐÃI NHẤT)
LINK 4 - TÌM KIẾM SÁCH/TÀI LIỆU ONLINE (GIÁ ƯU ĐÃI NHẤT)
VIDEO THAM KHẢO:
ĐẶT MUA PHAO XẢ NƯỚC NGƯNG TỰ ĐỘNG AOK 20B NGAY TẠI ĐÂY > > >
Chúc các bạn thành công!
